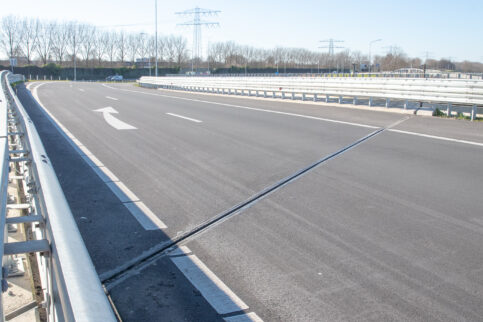

Algemeen
- Beoordelingsstatus
-
0 Eigen verklaring door leverancier op basis van interne verificatie (Declaration of Performance)
1 Product aanvullend beoordeeld en geschikt geacht door Rijkswaterstaat
2 Product aanvullend beoordeeld door externe, deskundige partij (Approval Body)
- Normen algemeen
-
ETAG032 European Technical Approval Guideline for Expansion Joints
RTD1007-2 v3 Eisen voor voegovergangen (versie 3.0)
- Normen geluid
-
RTD1007-3 v1 Geluidseisen voegovergangen (versie 1.0)
| Geschiktheid voor RTD1001/ROK 1.3 (of nieuwer) | | Geschikt |
|---|
Criteria
| Objecttype | Geschikt voor: | Verkeersbrug |
|---|
| Verkeerscategorie | in Nobs | Cat. 1 (2.000.000 Nobs) |
|---|
| Wegdektype | Geschikt voor: | DAB
ZOAB
2-laags ZOAB
Fijn 2-laags ZOAB
Dunne deklaag B
Ander wegdektype |
|---|
| Integraalbouw | Geschikt voor: | Niet integraal kunstwerk |
|---|
| Verkeerslichten | Geschikt bij: | Verwacht stilstaand, optrekkend en remmend verkeer als gevolg van verkeerslichten
Geen verwacht stilstaand, optrekkend en remmend verkeer als gevolg van verkeerslichten |
|---|
| Bochten | Geschikt bij: | Schrankend (vracht)verkeer als gevolg van (krappe) bochten
Geen schrankend (vracht)verkeer als gevolg van (krappe) bochten |
|---|
| Minimale horizontale boogstraal | Geschikt bij: | Boogstraal > 350m
Boogstraal ≤ 350m |

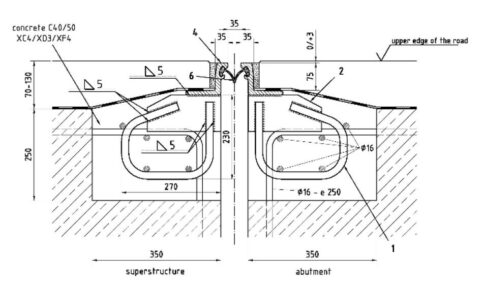

|---|
| Maximale langshelling | in % | 4 |
|---|
| Mechanische verankering | | ja |
|---|
| Minimaal benodigde inbouwhoogte | in mm | 350 |
|---|
| Breedte frontwand | Minimaal benodigde breedte (eenzijdig) in mm |
|---|
| in mm | 350 |
|---|
| Maximale voegspleet in neutrale stand brugdek | in mm | 80 |
|---|
| Ontwerplevensduur bovenbouw | in jaren | 40 |
|---|
| Ontwerplevensduur onderbouw | in jaren | 100 |
|---|
| Ontwerplevensduur afdichtingsprofiel | in jaren | 15 |
|---|
| Ontwerplevensduur overige onderdelen | in jaren | - |
|---|
Geluidslabelwaarde
Geluidslabelwaarde (GLW)
| 50 km/u | 60 km/u | 70 km/u | 80 km/u | 90 km/u | 100 km/u | 110 km/u | 120 km/u | 130 km/u |
| 76,8 | 79,0 | 80,9 | 82,6 | 84,1 | 85,4 | 86,6 | 87,6 | 88,6 |
Bij een kruisingshoek van 90° in dB(A)
Geluidslabelwaarde op basis van generieke waarden Meerkeuzematrix (voegconcept)
Kruisingshoek verrekenen in geluidsprestatie wel / niet toegestaan.
Dilatatiecapaciteit
| Minimale kruisingshoek | in graden, oa. voor geluidlabelwaarde- en dilatatietabel | 20 |
|---|
Dilatatiecapaciteit
| Kruisingshoek in graden | 20
160 | 25
155 | 30
150 | 35
145 | 40
140 | 45
135 | 50
130 | 55
125 | 60
120 | 65
115 | 70
110 | 75
105 | 80
100 | 85
95 | 90 |
| Loodrecht op voeg Δxv (totaal) | 80 | 80 | 80 | 80 | 80 | 80 | 80 | 80 | 80 | 80 | 80 | 80 | 80 | 80 | 80 |
|---|
| Evenwijdig aan voeg Δyv (eenzijdig) | 40 | 40 | 40 | 40 | 40 | 40 | 40 | 40 | 40 | 40 | 40 | 40 | 40 | 40 | 40 |
|---|
| Verticaal Δz (eenzijdig) | 10 | |
|---|
Minimale voegopening voor
montage afdichtingsprofiel
(richting Δxv) | 35 | |
|---|
in mm
Eigenschappen
Mechanische eigenschappen
| Weerstand tegen verkeersbelasting | | |
|---|
Weerstand tegen interne krachten
| Score | | |
|---|
| Veerstijfheid bij minimum temperatuur | kN/mm per m1 voeg | - |
|---|
| Veerstijfheid bij maximum temperatuur | kN/mm per m1 voeg | - |
|---|
| Maximale opspankracht (trek) | kN per m1 voeg | - |
|---|
| Maximale opspankracht (druk) | kN per m1 voeg | - |
|---|
Eigenschappen mbt. veiligheid in gebruik
| Oneffenheid | | |
|---|
| Tolerantie inbouwvlakheid tov. verharding | negatieve waarde in mm | -3 |
|---|
| Opdrukking voegoppervlak bij verlenging objectdeel | in mm, leeg indien niet van toepassing | - |
|---|
| Inzakking voegoppervlak bij verkorting objectdeel | negatieve waarde in mm, leeg indien niet van toepassing | - |
|---|
| Stroefheid | | |
|---|
Eigenschappen mbt. waterdichtheid
| Betrouwbaarheid waterdichtheid | | |
|---|
Eigenschappen mbt. duurzaamheid
| Corrosiviteitscategorie | | |
|---|
| Duurzaamheidsklasse | | | laag | middel | hoog | zeer hoog | nvt. |
|
|---|
| Levensduurverwachting | in jaren | 40 |
|---|
| Conserveringssysteem en norm | | Thermisch verzinkt volgens NEN-EN-ISO1461 met verhoogde zinklaagdikte |
|---|
Eigenschappen mbt. temperatuurbereik
| Geverifeerd minimaal temperatuurbereik | in °C | -50 |
|---|
| Geverifeerd maximaal temperatuurbereik | in °C | +120 |
|---|
RAMS prestaties
Betrouwbaarheid
| Uitvoeringsongevoeligheid | | |
|---|
| Slijtvastheid | | |
|---|
| Aantastingsongevoeligheid | | |
|---|
Beschikbaarheid
| Beschikbaarheid | | |
|---|
| Indexwaarde niet beschikbaarheid | | 116 |
|---|
| | Vast Onderhoud: 1 x per jaar reinigen na de winter: 1 x 100 jaar =100
Variabel onderhoud: vervangen afdichtingsprofiel iedere 15 jaar: 1 x 4 = 4
Vervangen bovenbouw voegovergang na 40 jaar: 6 x 2 = 12 |
|---|
Onderhoudbaarheid
| Vast onderhoud | | |
|---|
| Variabel onderhoud | | |
|---|
| Vervanging | | |
|---|
| | Vervanging betreft alleen het randprofiel (afbranden, vlakslijpen en lassen nieuw randprofiel). Dit kan niet altijd in de WBU (minimale aaneengesloten netto tijd 8 uur per rijstrook) |
|---|
Veiligheid
| Risico op letselschade bij falen | | |
|---|
Kosten
| Indexwaarde LCC (nieuwbouw) | | - |
|---|
| Indexwaarde LCC (bestaand object) | | - |
|---|

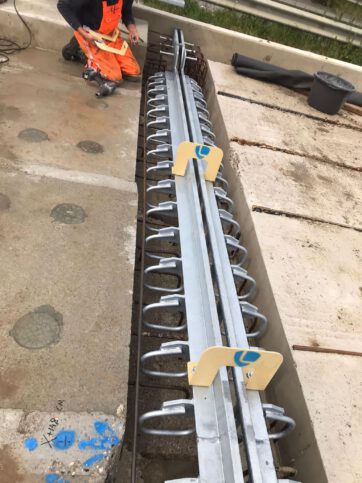

Eisen, Risico's en Raakvlakken
| Standaard eisen voor dit product | | - Bij stortnaden dient de cementhuid over het gehele contactoppervlak, met inbegrip van de betondekkingszone te worden verwijderd.
- De afstelling van de voegovergang in relatie tot de constructietemperatuur (op het moment van inbouwen) dient te worden gespecificeerd. Afhankelijk van de uitnutting van de capaciteit van het product, dient de werkwijze hier op te worden afgestemd.
- De dikte van de zinklaag van het klauwprofiel dient minimaal 80 um te zijn voor 25 jaar levensduur (NBD00400) en 140 um voor 40 jaar levensduur (RTD1007-2)
- De hoogteligging van de voegovergang ten opzichte van de aansluitende verharding dient te liggen binnen +0/-3mm.
- De verticale afstand (overlappingsdagmaat) tussen de binnenzijde van het lusanker en de haarspeld/schenkelwapening dient ten minste 70 mm te zijn.
- De voegopening in het kunstwerk dient vrij te kunnen bewegen en mag geen restanten van bekisting of puin te bevatten.
- De waterafvoer op het brugdek mag niet gehinderd worden door de voegovergang (RTD1007-2 hoofdstuk 5.3.5)
- Het betonoppervlak dient direct na het afwerken te worden nabehandeld met een plastic folie. Indien niet geheel kan worden uitgesloten dat er een luchtstroom onder de folie kan optreden dan dient het betonoppervlak aanvullend eerst te worden afgedekt met natte jute. De nabehandeling mag worden beëindigd nadat een karakteristiek druksterkte van 30 MPa is bereikt.
- Het is niet toegestaan om een verloren bekisting toe te passen in de dilatatievoeg.
- Het toepassen van verloren bekisting is niet toegestaan. Tijdelijke bekisting mag geen opspankrachten veroorzaken aan verhardende voegbalken.
- Knikken ter plaatse van afwateringsgoten dienen fabrieksmatig te worden vervaardigd en voorzien te worden van hetzelfde conserveringssysteem.
- Na het ontkisten van de voegovergangsbalken dient de aansluiting van het randprofiel op het onderliggende beton te worden geinspecteerd. Onvolkomenheden zoals spleten en onvoldoende verdichting of vulling dienen te worden hersteld. Aansluitend mogen de Voegafdichtingsprofielen pas worden aangebracht.
- Staalconstructies als onderdeel van de voegovergang dienen te worden vervaardigd overeenkomstig NEN-EN1090-2 EXC3 (rijbaandeel) en EXC2 (schampkantdeel).
Certificering conform EN1090-1 EXC3 resp EXC2 is vereist. - Voegafdichtingsprofielen dienen zonder stuiknaden te worden aangebracht.
|
|---|
| Standaard raakvlakken voor dit product | | - De geometrie van de staalconstructie i.r.t. de hoogtepositie van de constructie in de schampkanten als gevolg van zeeg en/of afwijkende asfaltdikten. Heeft ook een relatie met de mantelbuizen en vereiste prefabricage van de staalconstructie als eis).
- De oriëntatie van wapening in het beton (brugdek/vloer) vs. de oriëntatie van wapeningbeugels aan een voegprofiel dienen bij de installatie niet tot conflicten te leiden. Indien de verankering aan de voegovergang aangepast wordt op het kunstwerk, dient de krachtafdracht niet nadelig beinvloed te worden.
- De positie van de verankering van de voegovergang t.o.v. de onderliggende constructie, i.r.t. de grootte van de voegopening en bouwtoleranties dient binnen de ontwerprandvoorwaarden afgedekt te zijn. Dit dient men tevens te keuren op de bouwplaats.
- De verankering van de voegovergang i.r.t. de verticale afstelling in het alignement en de effecten van zeeg in de betonnen rijvloer. In het ontwerp dient men hiermee rekening te houden en op bouwplaats dient getoetst te worden of men binnen de ontwerprandvoorwaarden blijft.
- De vereiste capaciteit van de voegovergang i.r.t. de minimale voegopening voor installatie van de afdichting en de eisen t.a.v. minimale en maximale voegopening dient men vooraf te toetsen (ontwerpfase).
- De wapening van de voegovergangen i.r.t. het wapeningdetail van het kunstwerk dient te afgestemd te zijn en tevens te voldoen aan de Eurocode. Speciale aandacht bij prefab liggerconstructies.
- Delen van de voegovergangconstructie en stortnaden die met asfalt worden afgedekt i.r.t. de beschikbare asfaltdikte en laagopbouw. De verharding dient overeenkomstig de rest van het oppervlak waterdicht te worden uitgevoerd conform RTD1009.
- Kruisingshoek van de voegovergang i.r.t. het aanbrengen van de verharding i.v.m. de omvang/afmetingen van de asfaltmachine. Dit vraagt extra aandacht in het asfalteerproces.
- Minimale en maximale constructiehoogte van de voegovergang i.r.t. de praktijksituatie. De grenswaarden van het ontwerp mag niet overschreden worden.
- Zijdelingse verplaatsingen door centrifugaalkrachten en/of windbelasting in relatie tot de zijdelingse capaciteit van het voegsysteem (en mogelijke intentie tot het toepassen van dikkere oplegblokken waardoor ook de langscapaciteit wordt beïnvloed).
|
|---|
| Standaard risico's voor dit product | | - Lekkage van nieuwe voegovergangen a.g.v. 1) niet naadloos rubberprofiel 2) onjuiste montage van het afdichtingrubber 3) onvolkomenheden in een lasverbinding of 4) watervoerende scheuren.
- Nadelige beïnvloeding van opspankrachten in de onverharde betonbalk bij het toepassen van de tijdelijke bekisting.
- Onvolledig ondersteunde constructie a.g.v. onvolledige ondergieting van constructiedelen door 1) onjuist mengseltype 2) verdichtingsfouten of 3) weglekkende/uitzakkende beton.
- Schade door vroegtijdige belasting door (werk)verkeer a.g.v. onvoldoende beschermingsmaatregelen in het werkvak.
|
|---|
| Risico's bij vervanging | | nvt. |
|---|
