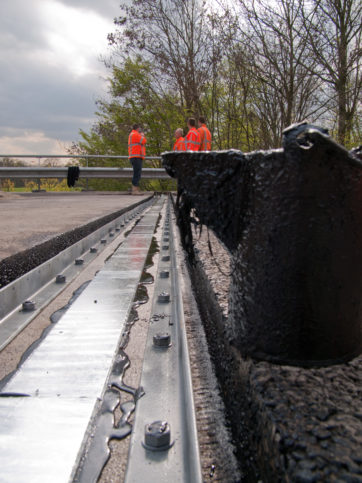

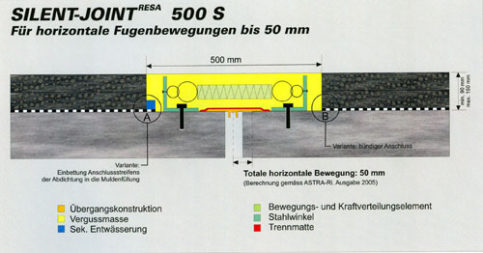

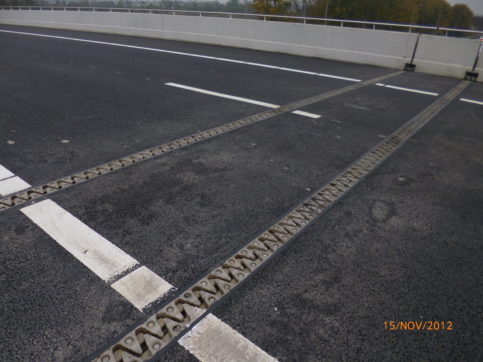

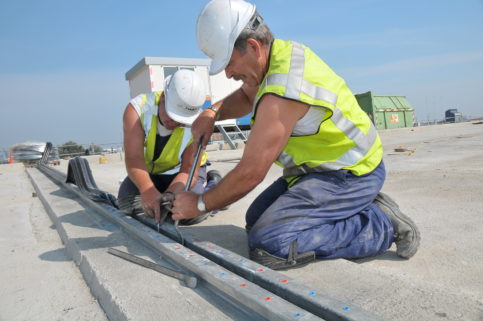

Doorsnede veren aanbrengen voegmassa Silent Joint markering Voegconcept 4.1b (50) Product Silent Joint 500 (verkeerscat 2 en lager) Ontwerplevensduur 30 jaar Productnorm ETAG032 RTD1007-2 Wegcategorie Cat. 2 (500.000 Nobs) Langscapaciteit 50 mm Objecttype Verkeersbrug niet integraal Beoordelingsstatus 0; 1; 2?0Eigen verklaring door leverancier op basis van interne verificatie (Declaration of Performance)1Product aanvullend beoordeeld en geschikt geacht door Rijkswaterstaat2Product aanvullend beoordeeld door externe, deskundige partij (Approval Body) Leverancier Schagen Infra Typenummer Silent Joint Resa 500 Jaartal van invoering 2007 Website leverancier silentjoint.nl Bijlagen D11-DoP Silent Joint 500 9 maart 2021Tekening schampkantdetail Silent-Joint-500Tekeningen SJ500sETA-13-0322 Silent joint (OiB)Beheer- en onderhoudsplan Silent Joint versie 3.2EMPA TestReport_Prefab SJ_500 (50mm)LINTRACK Silent joint 500s 17-11-09EMPA TestReport_MMLS in NL 2006 – Adjusted version7. A955230-151065-R20150367a-BCr BBa-26-11-2015-signedPaper CROW Infradagen 2016 Ervaringen met Silent Joint in NL, Jan VoskuilenRWS-2019-BVi-V-3.0- 017 – Vrijgavebrief Silent Joint 500s en 700s Alle bijlagen downloaden (ZIP)

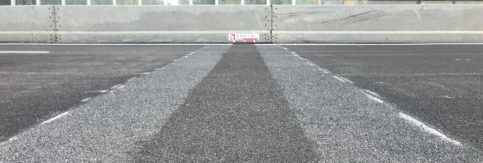

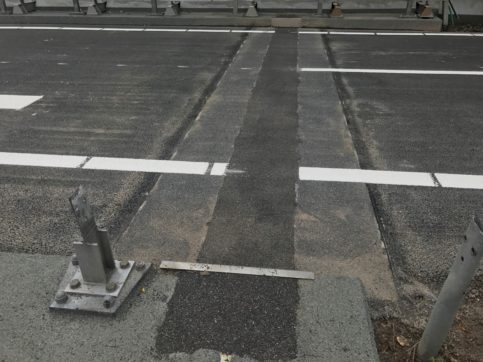

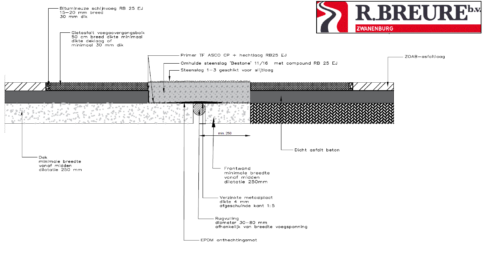

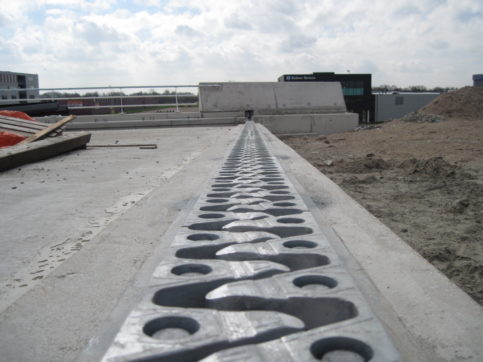

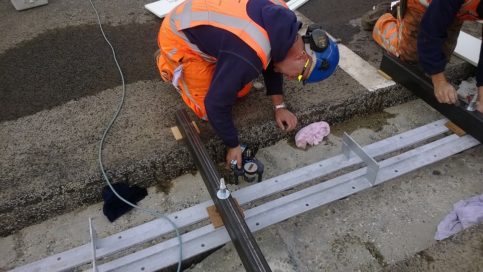

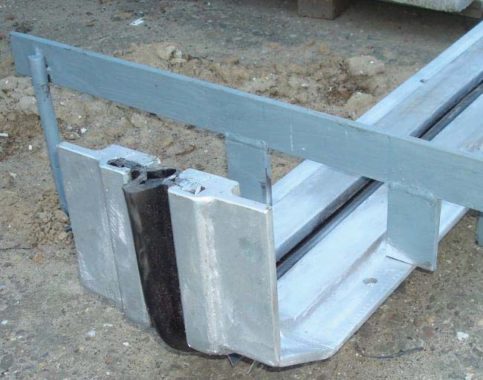

Voegconcept 4.1d (500) Product Breure FPEJ37,5 Ontwerplevensduur 10 jaar Productnorm ETAG032 RTD1007-2 Wegcategorie Cat. 1 (2.000.000 Nobs) Langscapaciteit 38 mm Objecttype Verkeersbrug niet integraal, Tunnel/open bak Beoordelingsstatus 0; 1; 2?0Eigen verklaring door leverancier op basis van interne verificatie (Declaration of Performance)1Product aanvullend beoordeeld en geschikt geacht door Rijkswaterstaat2Product aanvullend beoordeeld door externe, deskundige partij (Approval Body) Leverancier Breure Typenummer 3.0 Jaartal van invoering 2017 Website leverancier rbreure.nl Bijlagen Declaration of Perfomance BREURE FPEJ 37.5 V3.53.1 RB.2017-013.2 RB.2017-023.3 RB.2017-033.6 RB.2017-06RWS-2018-BVi-V-3.0- 008 – Vrijgavebrief Validatie Breure FPEJ 37,58.1 Beheer en onderhoudsplan versie 2.27.7 Bijlage Breure A5 Boekje Alle bijlagen downloaden (ZIP)

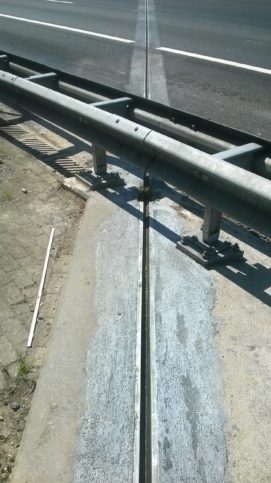

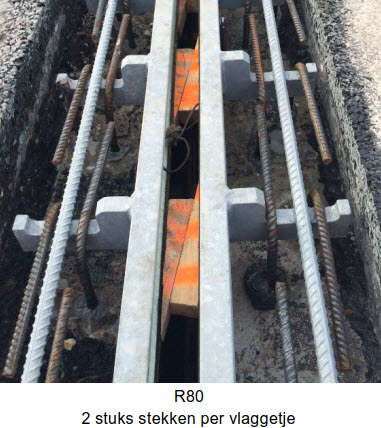

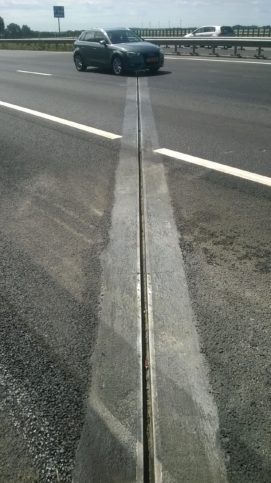

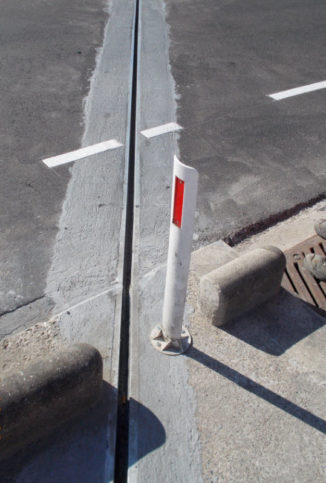

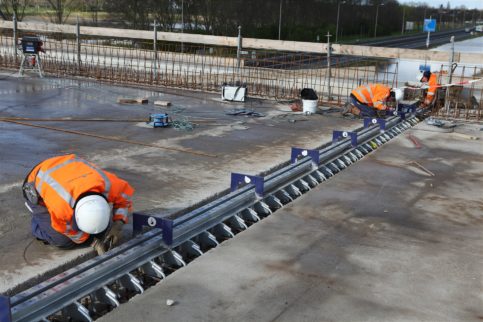

XTend R80 XTend R80 XTend R80 XTend R80 in uitvoering Voegconcept 1.2b1 Product XTEND R80 NL Ontwerplevensduur 40 jaar Productnorm RTD1007-2 Wegcategorie Cat. 1 (2.000.000 Nobs) Langscapaciteit 80 mm Objecttype Verkeersbrug niet integraal Beoordelingsstatus 0; 1?0Eigen verklaring door leverancier op basis van interne verificatie (Declaration of Performance)1Product aanvullend beoordeeld en geschikt geacht door Rijkswaterstaat Leverancier Heijmans Typenummer 19-07-2017 Jaartal van invoering 2017 Website leverancier heijmans.nl/nl/activiteiten/span… Bijlagen Declaration Of Performance Xtend R80 d.d. 19-07-2017B&O plan voegovergangen versie 6.0 d.d. 19-07-2017Toelichting Bijlage 1 – Inbouwtekening R80 – versie 2.0Toelichting Bijlage 2A – Productie tekening XTend R80Toelichting Bijlage 2C – Principe detail schampkantRWS-2017-BVi-V-3.0- 007 – Vrijgavebrief Validatie XTend R80 NL Alle bijlagen downloaden (ZIP)

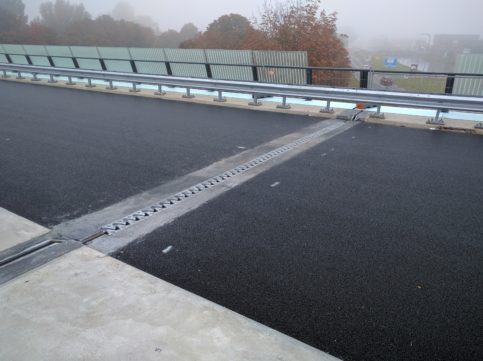

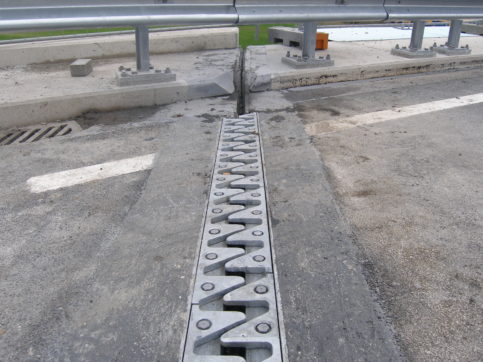

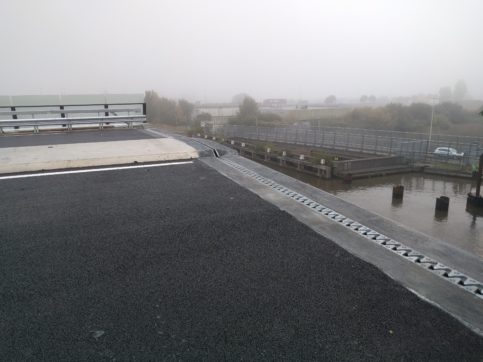

XTend RS100 in uitvoering XTend RS100 XTend RS100 XTend RS100 Voegconcept 1.2b2 Product XTEND RS100 NL / 25mm Ontwerplevensduur 40 jaar Productnorm RTD1007-2 Wegcategorie Cat. 1 (2.000.000 Nobs) Langscapaciteit 100 mm Objecttype Verkeersbrug niet integraal Beoordelingsstatus 0; 1?0Eigen verklaring door leverancier op basis van interne verificatie (Declaration of Performance)1Product aanvullend beoordeeld en geschikt geacht door Rijkswaterstaat Leverancier Heijmans Typenummer XTEND RS100 NL / 25mm Jaartal van invoering 2017 Website leverancier heijmans.nl/nl/activiteiten/span… Bijlagen Declaration Of Performance Xtend RS100 – 19-04-2017B&O plan voegovergangen – versie 5.0 – 19-04-2017Productie tekening XTend RS100 NL-25Inbouwtekening – versie 4.0 – 14-04-2017Principe detail schampkantRWS-2017-BVi-V-3.0- 005 – Vrijgavebrief Validatie XTend RS100 NL 25mm Alle bijlagen downloaden (ZIP)

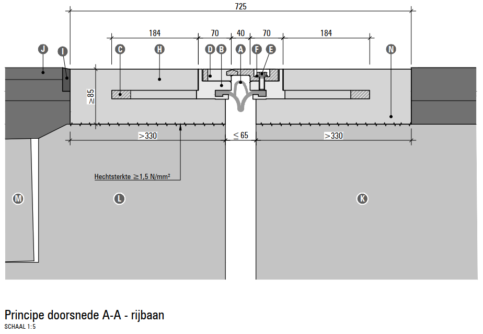

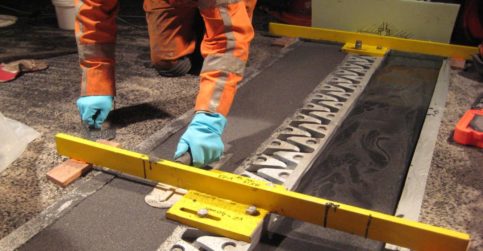

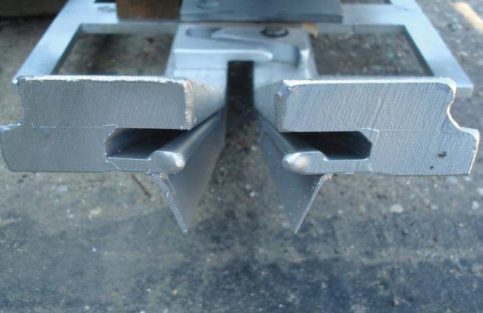

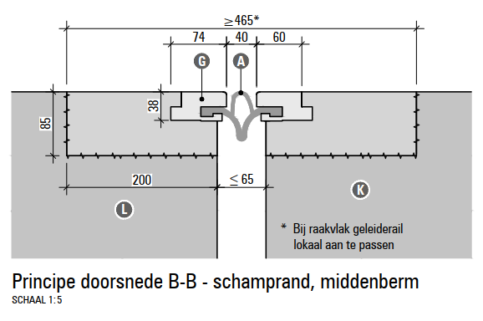

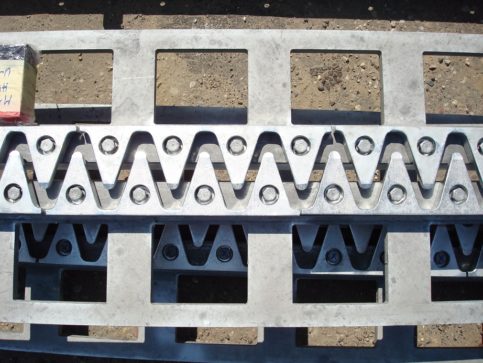

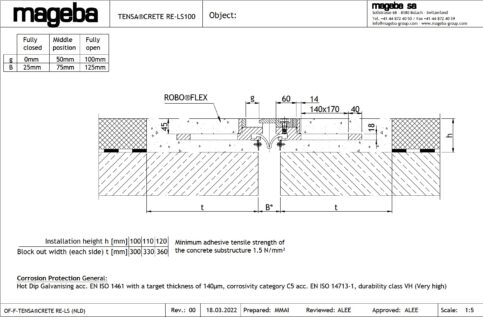

SN ESV-ROG1 rijbaan SN ESV-ROG1 schamprand Voegconcept 1.4a2 Product SN ESV-ROG1 / Mageba TensaCrete RE-LS100 Ontwerplevensduur 30 jaar Productnorm RTD1007-2 Wegcategorie Cat. 1 (2.000.000 Nobs) Langscapaciteit 100 mm Objecttype Verkeersbrug niet integraal Beoordelingsstatus 0; 1P?0Eigen verklaring door leverancier op basis van interne verificatie (Declaration of Performance)1PProjectspecifieke goedkeuring Rijkswaterstaat GPO (maatwerk vinger- en lamellenvoegen die niet generiek zijn gevalideerd) Leverancier Smits Neuchatel Infrastructuur Typenummer 1.0 Jaartal van invoering 2003 Website leverancier smitsneuchatel.nl Bijlagen Voegovergangconstructie-SN ESV-ROG1typenblatt_re-ls100_rvs_15.45_aktuellOV_v12_SN ESV-ROG1 (v1.0)Capacity TENSA®Sinus plates rev00 Alle bijlagen downloaden (ZIP)

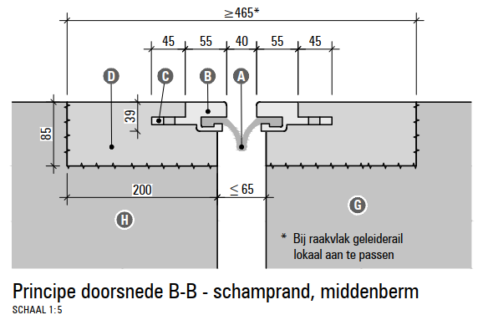

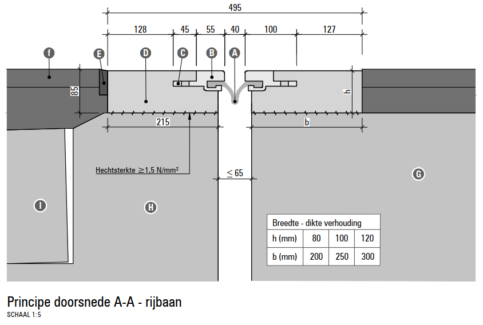

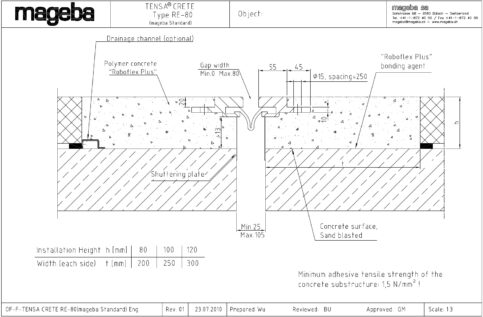

SN ESV-RO1 rijbaan SN ESV-RO1 schamprand Voegconcept 1.4a1 Product SN ESV-RO1 / Mageba TensaCrete RE80 Ontwerplevensduur 30 jaar Productnorm RTD1007-2 Wegcategorie Cat. 2 (500.000 Nobs) Langscapaciteit 80 mm Objecttype Verkeersbrug niet integraal Beoordelingsstatus 0; 1P?0Eigen verklaring door leverancier op basis van interne verificatie (Declaration of Performance)1PProjectspecifieke goedkeuring Rijkswaterstaat GPO (maatwerk vinger- en lamellenvoegen die niet generiek zijn gevalideerd) Leverancier Smits Neuchatel Infrastructuur Typenummer 1.0 Jaartal van invoering 2003 Website leverancier smitsneuchatel.nl Bijlagen Voegovergangconstructie-SN ESV-RO1DoP_SN ESV-RO1 v1.1typenblatt Tensagrip RE80Onderhoudsvoorschrift TensaCrete RE80 SN-ESV RO1 Alle bijlagen downloaden (ZIP)

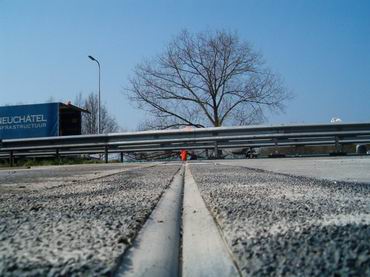

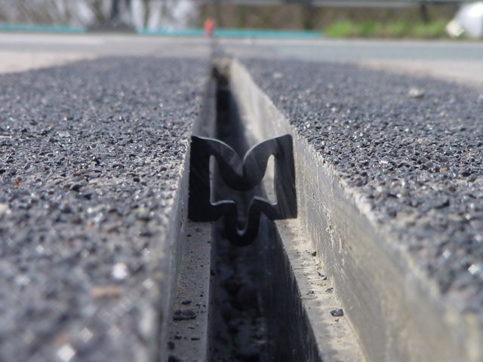

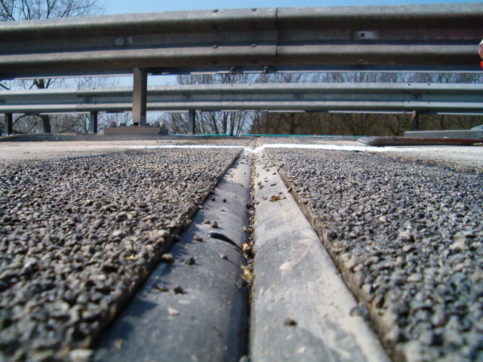

VA30 rubberprofiel VA30 rubberprofiel tussen 2 randbalken VA30 rubberprofiel tussen 2 randbalken Voegconcept 1.5a Product VA30 Ontwerplevensduur - Productnorm - Wegcategorie Cat. 4 (50.000 Nobs) Langscapaciteit 30 mm Objecttype Verkeersbrug niet integraal Beoordelingsstatus 0?0Eigen verklaring door leverancier op basis van interne verificatie (Declaration of Performance) Leverancier Diversen Typenummer 1.0 Jaartal van invoering 1980 Website leverancier - Bijlagen Trelleborg Bakker VA Alle bijlagen downloaden (ZIP)

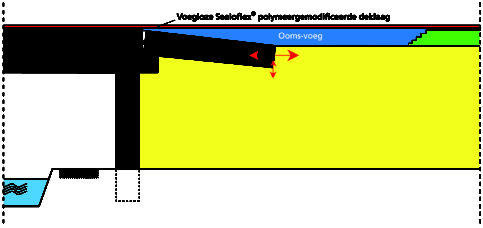

Voegconcept 6.1 Product Ooms Integraalvoeg Ontwerplevensduur 100 jaar Productnorm RTD1007-2 Wegcategorie Cat. 1 (2.000.000 Nobs) Langscapaciteit 30 mm Objecttype Verkeersbrug integraal Beoordelingsstatus 0; 1?0Eigen verklaring door leverancier op basis van interne verificatie (Declaration of Performance)1Product aanvullend beoordeeld en geschikt geacht door Rijkswaterstaat Leverancier Ooms Typenummer 1.0 Jaartal van invoering 2005 Website leverancier - Bijlagen ReferentiesTekeningDoPLand+Water Semi-integraalviaduct A742006 Artikel cement_Voegloze overgangen van asfaltbeton Alle bijlagen downloaden (ZIP)

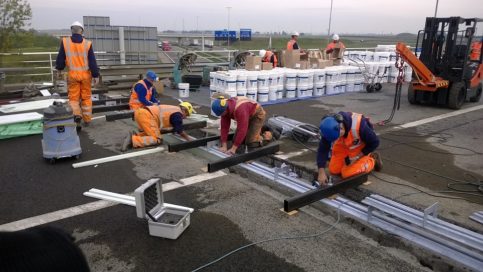

Opbouw Brainjoint Overzicht Brainjoint Plaatsen strippenmat Plaatsen rekspreidende inlage Plaatsen rekspreidende inlage Voegconcept 5.1 (10m) Product Brainjoint/Brugflex 50mm Ontwerplevensduur - Productnorm RTD1007-2 Wegcategorie Cat. 1 (2.000.000 Nobs) Langscapaciteit 33 mm Objecttype Verkeersbrug integraal, Tunnel/open bak Beoordelingsstatus 0; 1?0Eigen verklaring door leverancier op basis van interne verificatie (Declaration of Performance)1Product aanvullend beoordeeld en geschikt geacht door Rijkswaterstaat Leverancier Heijmans Typenummer 2012 Jaartal van invoering 2012 Website leverancier heijmans.nl/nl/brainjoint Bijlagen 01 Declaration of Performance27 Flowchart ontwerp (herzien)24 B&O plan29 UO tekening traditioneel kunstwerk (fictief)30 UO tekening integraal kunstwerk (fictief)31 UO tekening semi-integraal kunstwerk (uitgevoerd A12VEG)21 SchampkantoplossingPresentatie BrainJoint febr 2015 Alle bijlagen downloaden (ZIP)

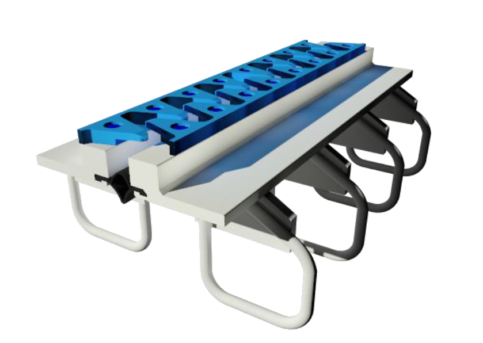

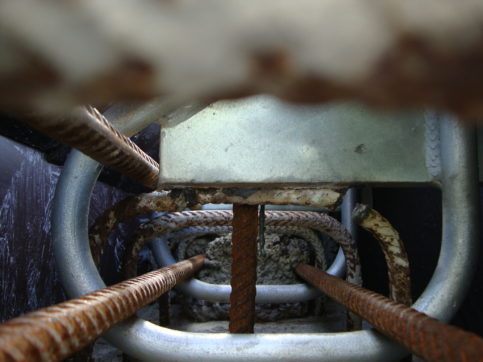

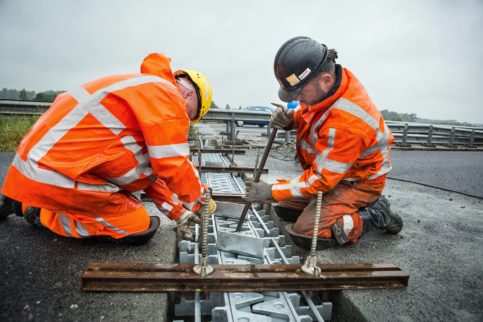

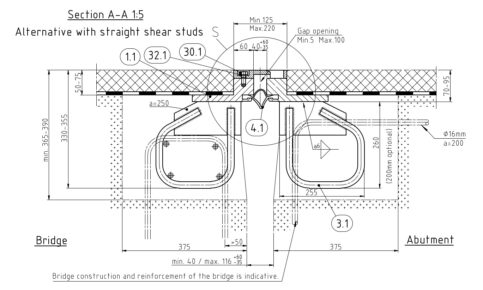

SN ESV-NG1 3D SN ESV-NG1 eindproduct SN ESV-NG1 montage staalconstructie SN ESV-NG1 close-up wapening en beton SN ESV-NG1 Aanbrengen rubberprofiel SN ESV-NG1 voor asfalteren Voegconcept 1.2a2 Product SN ESV-NG1 Ontwerplevensduur 100 jaar Productnorm ETAG032 RTD1007-2 Wegcategorie Cat. 1 (2.000.000 Nobs) Langscapaciteit 95 mm Objecttype - Beoordelingsstatus 0; 1; 2?0Eigen verklaring door leverancier op basis van interne verificatie (Declaration of Performance)1Product aanvullend beoordeeld en geschikt geacht door Rijkswaterstaat2Product aanvullend beoordeeld door externe, deskundige partij (Approval Body) Leverancier Smits Neuchatel Infrastructuur Typenummer 1.0 Jaartal van invoering 2017 Website leverancier smitsneuchatel.nl Bijlagen 007 V05_DoP_SN ESV-NG1- v2.0008 2015.742_SN ESV NG1_v2.0005 V05_BO_SN ESV-NG1_v1.0RWS-2017-BVi-V-3.0- 011 – Vrijgavebrief Validatie SN-ESV-NG1Voegovergangconstructie-SN ESV-N1-NG1Capacity TENSA®Sinus plates rev00 Alle bijlagen downloaden (ZIP)
