Voegconcept 1.2b1 Product BVC voeg Ontwerplevensduur 40 jaar Productnorm RTD1007-2 Wegcategorie Cat. 1 (2.000.000 Nobs) Langscapaciteit 80 mm Objecttype Verkeersbrug niet integraal Beoordelingsstatus 0; 1?0Eigen verklaring door leverancier op basis van interne verificatie (Declaration of Performance)1Product aanvullend beoordeeld en geschikt geacht door Rijkswaterstaat Leverancier Technobeton Typenummer 21092016 Jaartal van invoering 2016 Website leverancier technobeton.nl Bijlagen dop-bvcvoeg-versie-160921160930-enkelvoudige-bvc-voeg-2-3160930-enkelvoudige-bvc-voeg-1-3bo-plan-bvc-voeg-pla-versie-160612-incl-bijlagerws-2016-bvi-v-3-0-002-vrijgavebrief-validatie-bvc-voeg Alle bijlagen downloaden (ZIP)

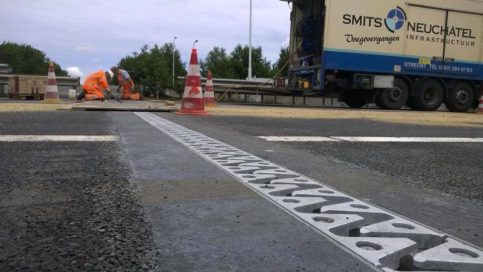

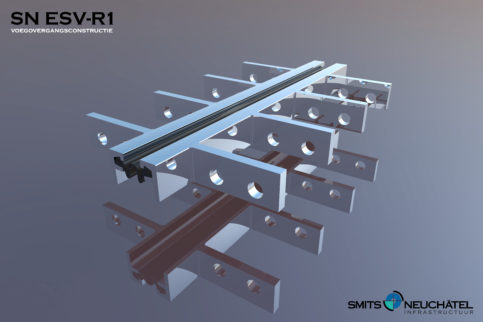

SN ESV R1 SN ESV R1 In uitvoering Voegconcept 1.2b1 Product SN ESV-R1 Ontwerplevensduur 40 jaar Productnorm RTD1007-2 Wegcategorie Cat. 1 (2.000.000 Nobs) Langscapaciteit 80 mm Objecttype Verkeersbrug niet integraal Beoordelingsstatus 0; 1?0Eigen verklaring door leverancier op basis van interne verificatie (Declaration of Performance)1Product aanvullend beoordeeld en geschikt geacht door Rijkswaterstaat Leverancier Smits Neuchatel Infrastructuur Typenummer 15A1 Jaartal van invoering 2017 Website leverancier smitsneuchatel.nl/nl/productensy… Bijlagen 007 V02_DoP_SN ESV-R1-15A1 – v5.0008 2015.742_SN ESV-R1 RTD1007-2v3 v6.0RWS-2017-BVi-V-3.0- 003 – Vrijgavebrief Validatie SN-ESV-R1-15A1005 V02_BO_SN ESV-R1_v3.0 Alle bijlagen downloaden (ZIP)

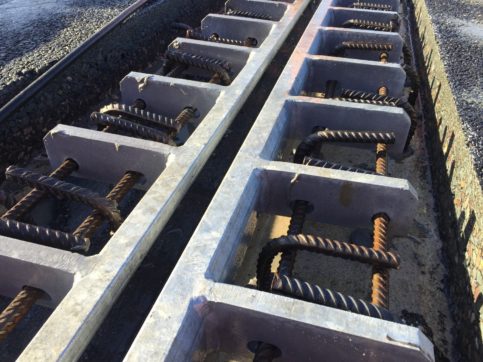

Voegconcept 1.2b1 Product Maurer D80-R Ontwerplevensduur 40 jaar Productnorm RTD1007-2 Wegcategorie Cat. 1 (2.000.000 Nobs) Langscapaciteit 80 mm Objecttype Verkeersbrug niet integraal Beoordelingsstatus 0; 1?0Eigen verklaring door leverancier op basis van interne verificatie (Declaration of Performance)1Product aanvullend beoordeeld en geschikt geacht door Rijkswaterstaat Leverancier Maurer Typenummer 1.0 Jaartal van invoering 2019 Website leverancier www.maurer.nl Bijlagen Info folder MAURER D80-R Jan 2019DOP MAURER D80-R Jan 2019D80-R-Musterzeichnung-1-02 (3) Jan 2019D80-R-Musterzeichnung-2-01 (3) Jan 2019INSPECTIE- EN ONDERHOUDSPLAN – MAURER D80-RRWS-2019-BVi-V-3.0- 015 – Vrijgavebrief Validatie Maurer D80-R Alle bijlagen downloaden (ZIP)

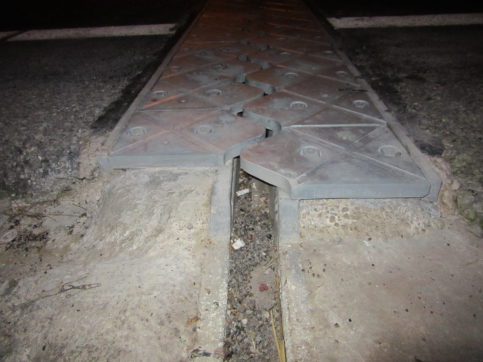

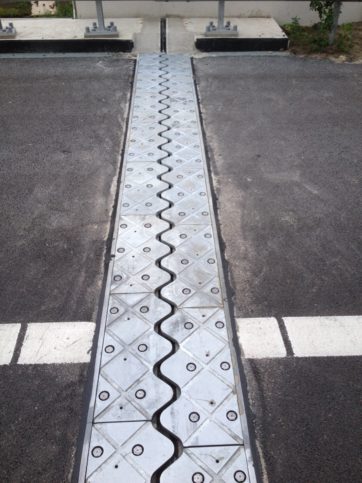

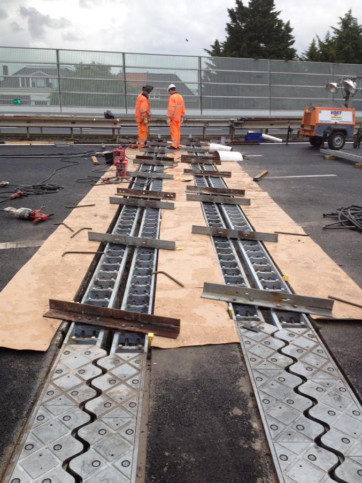

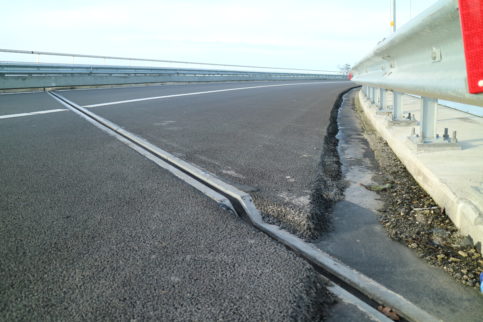

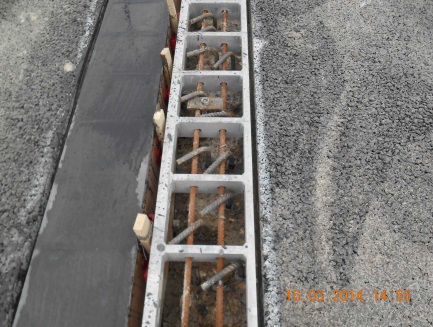

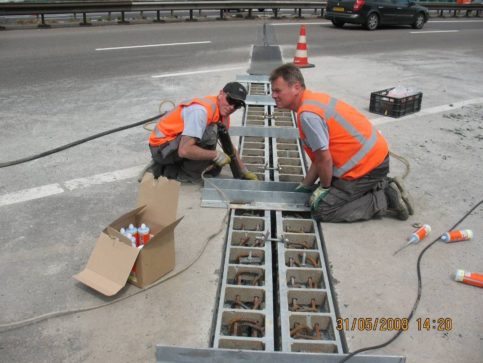

ESCO-joint 60s in uitvoering ESCO-joint 60s Aanleg Esco-Joint ESCO-joint 60s gootaansluiting Voegconcept 1.2b2 Product ESCO-joint 60s Ontwerplevensduur 40 jaar Productnorm RTD1007-2 Wegcategorie Cat. 1 (2.000.000 Nobs) Langscapaciteit 60 mm Objecttype Verkeersbrug niet integraal Beoordelingsstatus 0; 1?0Eigen verklaring door leverancier op basis van interne verificatie (Declaration of Performance)1Product aanvullend beoordeeld en geschikt geacht door Rijkswaterstaat Leverancier Technobeton Typenummer ESCO 60s v160629 Jaartal van invoering 2015 Website leverancier technobeton.nl Bijlagen DoP ESCOjoint 60s v150629ESCOjoint 60s-ontwerptek blad 1-6 v151012ESCOjoint 60s-ontwerptek blad 2-6 v151012ESCOjoint 60s-ontwerptek blad 3-6 v151012ESCOjoint 60s-B&O-PLA-versie 160905Inspectie-en onderhoudsformulier ESCOjointRWS-2015-BVi-V-3.0- 001 – Vrijgavebrief Validatie ESCO-joint 60s Alle bijlagen downloaden (ZIP)
Voegconcept 1.2b1 Product Brabotech BR-50-80 (zonder GLW) Ontwerplevensduur 40 jaar Productnorm RTD1007-2 Wegcategorie Cat. 1 (2.000.000 Nobs) Langscapaciteit 80 mm Objecttype Verkeersbrug niet integraal Beoordelingsstatus 0; 1?0Eigen verklaring door leverancier op basis van interne verificatie (Declaration of Performance)1Product aanvullend beoordeeld en geschikt geacht door Rijkswaterstaat Leverancier Brabotech Typenummer 1V-BR-VOEG-006 (versie F, d.d. 16-2-2018) Jaartal van invoering 2018 Website leverancier brabotech.nl Bijlagen Getekende Prestatieverklaring BR-50-80 20180326RWS-2018-BVi-V-3.0- 009 – Vrijgavebrief Validatie Brabotech BR50-80B&O-plan voegovergang BR-50-80 v2DETAIL-T-VOE-ALG-009 rev C Ankerconfiguraties BR-50-80DETAIL-T-VOE-ALG-008 rev A – schampkantoplossingen RTD 1007-2DETAIL-T-VOE-ALG-006 rev B voetpad en schampkant BR-50-80DETAIL-T-VOE-ALG-003 rev B Principedetails tijdelijk asfalt1V-BR LASDETAIL-001 REV G1V-BR VOEG-006 rev F 16 02 18 Alle bijlagen downloaden (ZIP)

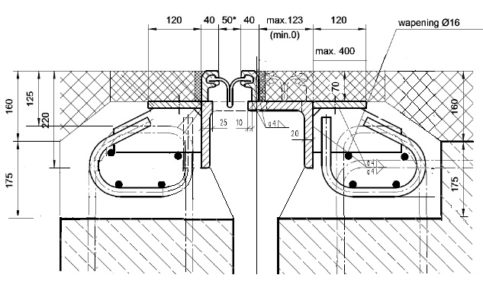

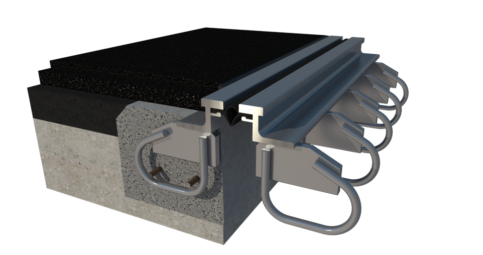

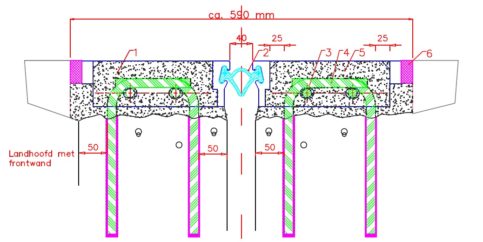

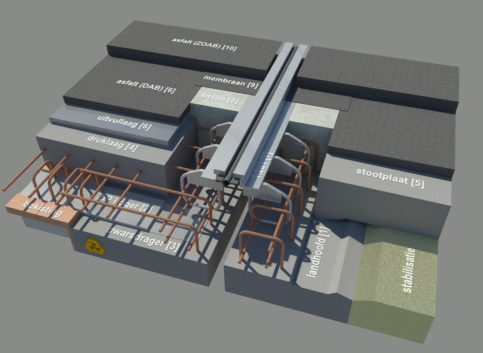

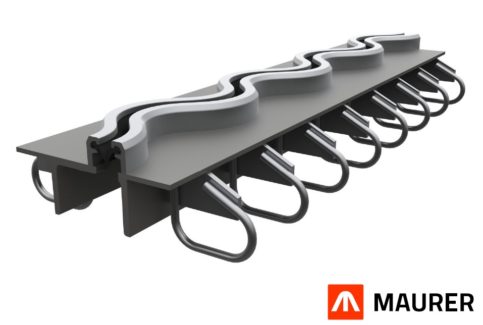

3D visualisatie Doorsnedetekening Voegconcept 1.2a3 Product Maurer XW1 Ontwerplevensduur 100 jaar Productnorm ETAG032 RTD1007-2 Wegcategorie Cat. 2 (500.000 Nobs) Langscapaciteit 95 mm Objecttype - Beoordelingsstatus 0; 2?0Eigen verklaring door leverancier op basis van interne verificatie (Declaration of Performance)2Product aanvullend beoordeeld door externe, deskundige partij (Approval Body) Leverancier Maurer Typenummer 1 (RTD1007-2 versie 3.0) Jaartal van invoering 2015 Website leverancier www.maurer.nl Bijlagen PI_55_MAURER_XW1_ETA_MAURER_XW1_Expansion_JointPI_65_MAURER_Anschluss_XW1 Alle bijlagen downloaden (ZIP)

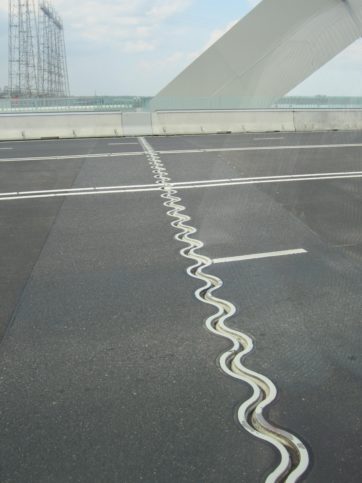

SN ESV-N1 Impressie Foto eindsituatie 3D impressie Impressie Geïnstalleerd product Voegconcept 1.2a1 Product Tensa Grip RS-A80 (SN ESV-N1) Ontwerplevensduur 100 jaar Productnorm RTD1007-2 Wegcategorie Cat. 1 (2.000.000 Nobs) Langscapaciteit 80 mm Objecttype - Beoordelingsstatus 0; 1; 2?0Eigen verklaring door leverancier op basis van interne verificatie (Declaration of Performance)1Product aanvullend beoordeeld en geschikt geacht door Rijkswaterstaat2Product aanvullend beoordeeld door externe, deskundige partij (Approval Body) Leverancier Smits Neuchatel Infrastructuur Typenummer 2.0 Jaartal van invoering 2017 Website leverancier smitsneuchatel.nl Bijlagen 008 2015.742_SN-ESV-N1_v3.0007 V00_DoP_SN ESV-N1- v2.0005 V04_BO_SN ESV-N1_v 2.0RWS-2017-BVi-V-3.0- 010 – Vrijgavebrief Validatie SN-ESV-N1Voegovergangconstructie-SN ESV-N1-NG1 Alle bijlagen downloaden (ZIP)

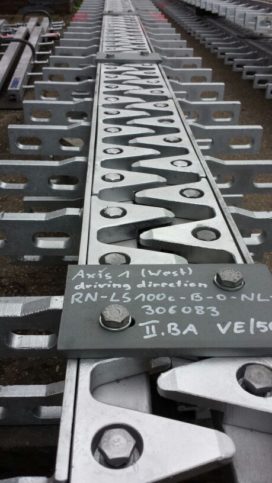

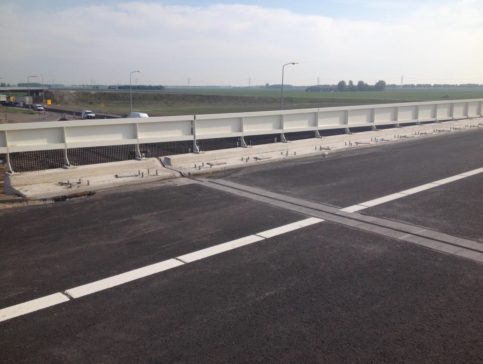

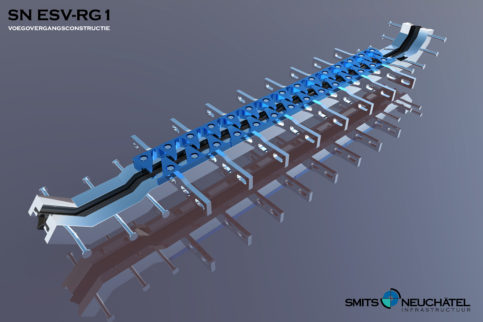

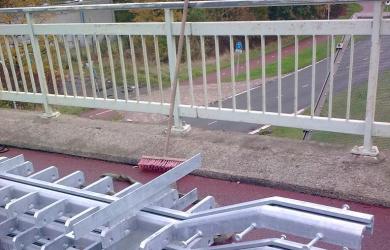

Aangelegd product Staalconstructie af fabriek Productimpressie Voegconcept 1.2b2 Product SN ESV-RG1 Ontwerplevensduur 40 jaar Productnorm RTD1007-2 Wegcategorie Cat. 1 (2.000.000 Nobs) Langscapaciteit 95 mm Objecttype Verkeersbrug niet integraal Beoordelingsstatus 0; 1?0Eigen verklaring door leverancier op basis van interne verificatie (Declaration of Performance)1Product aanvullend beoordeeld en geschikt geacht door Rijkswaterstaat Leverancier Smits Neuchatel Infrastructuur Typenummer 1.0 Jaartal van invoering 2017 Website leverancier smitsneuchatel.nl Bijlagen RWS-2017-BVi-V-3.0- 004 – Vrijgavebrief Validatie SN-ESV-RG1006 V03_BO_SN ESV-RG1_2.0 signed008 V03_DoP_SN ESV-RG1-2.0_getek009 2015.742_SN ESV-RG1_v5.0 Alle bijlagen downloaden (ZIP)
